Липкий гелькоут после отверждения: почему не сохнет и что делать

Гелькоут застыл, но на ощупь остаётся липким и мягким: поверхность «тянется» под пальцем, деталь плохо расформовывается, а в глубоких местах формы прощупываются мокрые участки. Это недоотверждение, и оно опаснее, чем выглядит: ослабленные физические свойства и разрушенный барьерный слой дают поры, отслоение и осмос уже на готовом изделии. Ниже — почему гелькоут не сохнет, как найти причину и что делать.

Липкость — один из дефектов покрытия: как отличить её от пористости, наплывов и прочих, смотрите в справочнике дефектов гелькоута, а здесь разбираем именно недоотверждение.

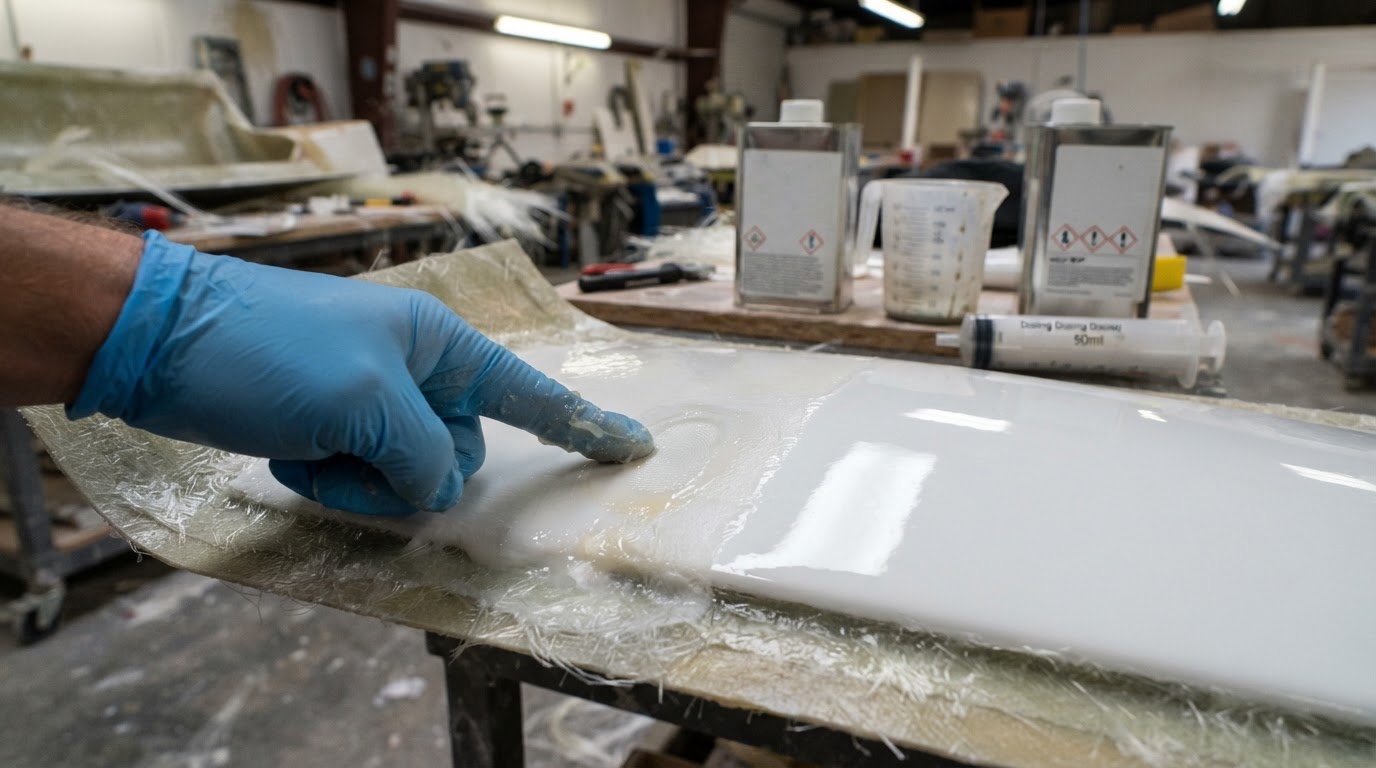

Как проявляется липкость

• Поверхность липкая и «залипает» на пальцах сутки и дольше после нанесения.
• Слой мягкий: ноготь вдавливается и оставляет след, глянец тускнеет и мажется.
• В углублениях и глубоких выемках формы гелькоут не отвердился вовсе — там мокрая плёнка.
• Плёнка размягчается при ламинировании, и по ней проступает структура стекломатериала.
• На открытых поверхностях без матрицы слой липнет, хотя по времени уже должен быть сухим.

Почему гелькоут не сохнет: вероятные причины

1. Нехватка катализатора MEK-P. Самая частая причина. Норма — 1–2 % от массы гелькоута; при 20–25 °C ориентир 2 % = 20 г/кг, предел — 2,5 % (выше начинается перегрев и растрескивание).

2. Плохое перемешивание. Катализатор распределён неравномерно — часть слоя не отверждается. Перемешивайте медленно и тщательно, без аэрации.

3. Низкая температура. Холод в цехе или у материала замедляет реакцию. Помещение 18–25 °C, материалы, матрица и инструмент одной температуры — 15–24 °C.

4. Высокая влажность. Выше 70 % отверждение ухудшается — помогают влагопоглотители или более сухой участок.

5. Сквозняк и активная вентиляция. Поток воздуха испаряет стирол раньше, чем он свяжется. В зоне нанесения и начального отверждения вентиляцию выключают.

6. Пары стирола в углублениях формы. Стирол тяжелее воздуха: в глубоких выемках он скапливается и растворяет гелькоут. После гелеобразования углубления вентилируют 3–5 минут.

7. Открытая поверхность без парафина. Слою без матрицы нужен парафин в стироле: он образует плёнку и не даёт стиролу улетучиваться.

8. Просроченный катализатор. Старый пероксид теряет активность — проверяйте его на пробной порции.

9. Избыток времени гелеобразования. Если гелькоут «стоит» слишком долго, сверьте дозировку и активность катализатора: время гелеобразования полиэфирной смолы — прямой индикатор.

Таблица: причина → как проверить → что делать

Как проверить, почему гелькоут не сохнет

• Сделайте пробную порцию гелькоута и замерьте время гелеобразования — так проверяют активность катализатора.
• Сверьте марку, процент MEK-P и срок его годности.
• Замерьте температуру и влажность в помещении гигрометром.
• Осмотрите зону нанесения на сквозняк и активную вытяжку.
• Проверьте глубокие участки формы отдельной пробой на отверждение и уточните, наносился ли парафин в стироле.

Способы устранения

Доведите катализатор MEK-P до нормы 1–2 % от массы (при 20–25 °C — 2 %, то есть 20 г/кг), не выше 2,5 %, и тщательно перемешайте гелькоут. Дозировку и порядок работы с отвердителем разбирает статья сколько отвердителя добавлять.

Поднимите температуру до 18–25 °C, занесите материалы заранее (смола, матрица и инструмент — одной температуры 15–24 °C), удерживайте влажность 50–70 % и уберите сквозняки на время нанесения и отверждения. Углубления формы после гелеобразования вентилируйте 3–5 минут.

Если слой открытый, в последний слой добавляют парафин в стироле — до 4 % от массы гелькоута, иначе стирол уходит и поверхность липнет. Просроченный катализатор замените, а испорченный участок перекройте ремонтным гелькоутом К1 — он отверждается на воздухе без матрицы.

Профилактика

• Дозируйте катализатор по температуре помещения и каждый раз проверяйте активность на пробной порции.
• Перемешивайте гелькоут без аэрации до однородной дисперсии.
• Держите стабильными температуру (18–25 °C) и влажность (50–70 %), материалы выдерживайте до температуры цеха.
• Не допускайте сквозняков в зоне нанесения.
• Не оставляйте плёнку гелькоута отверждаться дольше необходимого перед ламинированием.
• Храните гелькоут 3–6 месяцев при температуре не выше 23–25 °C, вдали от солнца, банку плотно закрывайте — испаряется стирол. Рядом с отвердителем гелькоут не храните.

Материалы и оборудование

Катализатор — Akperox A-50 на основе MEK-P, ускоритель — октоат кобальта. Для открытых слоёв нужен парафин в стироле 10 % (есть в комплекте К1), весь ряд оттенков — в каталоге гелькоутов. Рабочий слой — 500–600 мкм, толщину контролируют гребёнкой-толщиномером.

⛔ Никогда не смешивайте отвердитель (пероксид) и ускоритель (кобальт) напрямую — это приводит к взрыву. Парафин в стироле добавляют только в последний слой, не во всю массу.

FAQ

Почему гелькоут в матрице отвердел, а на открытой поверхности липнет? Открытому слою не хватает барьера: стирол испаряется, и полимеризация не завершается. В последний слой добавляют парафин в стироле — до 4 %.

Сколько катализатора нужно, чтобы гелькоут точно застыл? 1–2 % от массы гелькоута, при 20–25 °C ориентир 2 %, то есть 20 г на 1 кг. Больше 2,5 % давать нельзя: начнётся перегрев и растрескивание.

Как быстро понять, виноват катализатор? Сделайте пробную порцию и замерьте время гелеобразования. Если оно слишком большое, катализатор слабый или просроченный — замените.

Почему в глубоких местах формы гелькоут мокрый? Там скапливаются пары стирола — он тяжелее воздуха. После гелеобразования углубления вентилируют 3–5 минут и проверяют отверждение пробой.

Поможет ли просто посушить деталь дольше? Нет: недоотверждённый слой сам не дойдёт. Устраняют причину (дозировка, температура, влажность, вентиляция), а испорченный участок перекрывают заново.

Подберём материалы под вашу технологию

Компания КМП (Москва) поставляет гелькоуты, полиэфирные смолы, армирующие материалы и отвердители по Москве и всей России и разбирает с производствами причины дефектов. Подберём смолу, гелькоут, армирование и отвердитель под вашу технологию и способ нанесения — звоните: +7 (987) 816-31-08. Технолог поможет настроить дозировку катализатора и режим отверждения.

Статья подготовлена компанией КМП — поставщиком композитных материалов (полиэфирные смолы, гелькоуты, стекломаты, отвердители) в Москве и по всей России.
