Как сделать изделие из стеклопластика методом ручного формования

Материалы куплены, форма готова, а изделие выходит с пузырями, «крокодиловой кожей» на гелькоуте или не вынимается из матрицы. Причина обычно в пропущенной выдержке гелькоута, смоле «на глаз» и слишком большом числе слоёв за один заход. Технология простая, но ошибки в ней стоят целого изделия и партии материалов.

Далее — полный цикл контактного формования: от подготовки матрицы и гелькоута до расформовки, обработки и постотверждения, с нормативами и расходом. Собирать заказ удобнее по таблице «задача — материал — параметры»; если подбирать пропорции не хочется, в каталоге есть готовые комплекты (смола, стекломат, отвердитель).

Что такое ручное (контактное) формование

Ручное формование — метод, при котором стеклоармирующий материал пропитывается смолой вручную, кистью или валиком, укладывается в форму и прикатывается прикаточными валиками. Прикатка удаляет воздушные включения и распределяет смолу по объёму. Отверждение идёт при комнатной температуре, затем изделие извлекают и обрабатывают: обрезают облой, сверлят отверстия, шлифуют.

Технология известна с 1950-х и доминирует в судостроении, производстве матриц, ёмкостей и крупногабаритных деталей. Причина — гибкость: изделия любых форм и сложности при невысоких затратах, нужна одна матрица — позитивная или негативная, смотря какая сторона изделия должна быть гладкой. Смолы подходят любые, отверждаемые при комнатной температуре.

• Напыление быстрее ручной укладки, но волокно в нём короткое (20–50 мм), стекла меньше и прикатка всё равно нужна.
• Инфузия и RTM дают больше стекла и меньше выброса стирола, но требуют оснастки и оборудования.

Преимущества: простота, недорогой инструмент, широкий выбор материалов, более высокое содержание стекла и более длинные волокна, чем при напылении. Недостатки: качество ламината зависит от квалификации рабочего, высока вероятность воздушных включений, производительность низкая, условия труда вредные — стирол требует вентиляции цеха. Общий обзор технологии — в статье «Ручное формование ламината».

Что понадобится: материалы и оснастка

Стекломаты Jushi выпускаются с эмульсионным (силановый замасливатель) и порошковым связующим — для ручного формования подходят оба.

Пошаговая технология изготовления изделия

Шаг 1. Подготовка матрицы

Матрицу очищают от пыли, остатков прошлых съёмов и следов старого разделителя, затем наносят свежий разделительный состав сплошным слоем по всей поверхности, включая фланцы, радиусы и углы. Трещины, расслоения и шероховатости формы перенесутся на изделие. Сырая матрица — источник дефектов: перед гелькоутом она должна быть сухой и прогретой до температуры цеха.

Шаг 2. Нанесение гелькоута

Гелькоут наносят кистью или напылением; на небольших и средних матрицах кисть проще. Толщина слоя — 500–600 мкм (минимум 0,4 мм, максимум 1 мм), расход 0,6–0,7 кг/м². Тонкий слой не отвердится полностью и пропустит структуру волокна, толстый — растрескается. Катализатор вводят 1–2 % от массы гелькоута: при 20–25 °C стандарт 2 % (20 г на 1 кг), перемешивают до однородности.

Дальше — самый частый промах новичков: ламинировать по неотверждённому гелькоуту нельзя. Смола следующего слоя вытянет стирол из жидкого слоя, и поверхность пойдёт «крокодиловой кожей» и растрескается. Нужна выдержка до гелеобразования. Проверка простая: чистый палец оставляет лёгкую липкость, но остаётся чистым — гелькоут готов, ламинировать можно в течение пяти часов.

Шаг 3. Раскрой стекломата

Заранее раскроенный по форме матрицы комплект экономит время и снижает отходы. Куски стекломата укладывают внахлёст (не более 25 мм, если больший перехлёст не нужен для жёсткости), по криволинейным поверхностям подрезают по месту, к расчёту добавляют запас 10–15 %. Материал должен быть сухим: влага делает его непригодным.

Шаг 4. Пропитка, укладка и прикатка

На отверждённый до отлипа гелькоут наносят обильный, по возможности равномерный слой смолы. Затем укладывают первый слой стекломата и плотно прижимают кистью или валиком: смола пропитывает материал и растворяет связующее, и армирование принимает форму матрицы. Кистью работают точечными движениями — боковые сдвигают волокна; на крупногабаритных матрицах эффективнее валик.

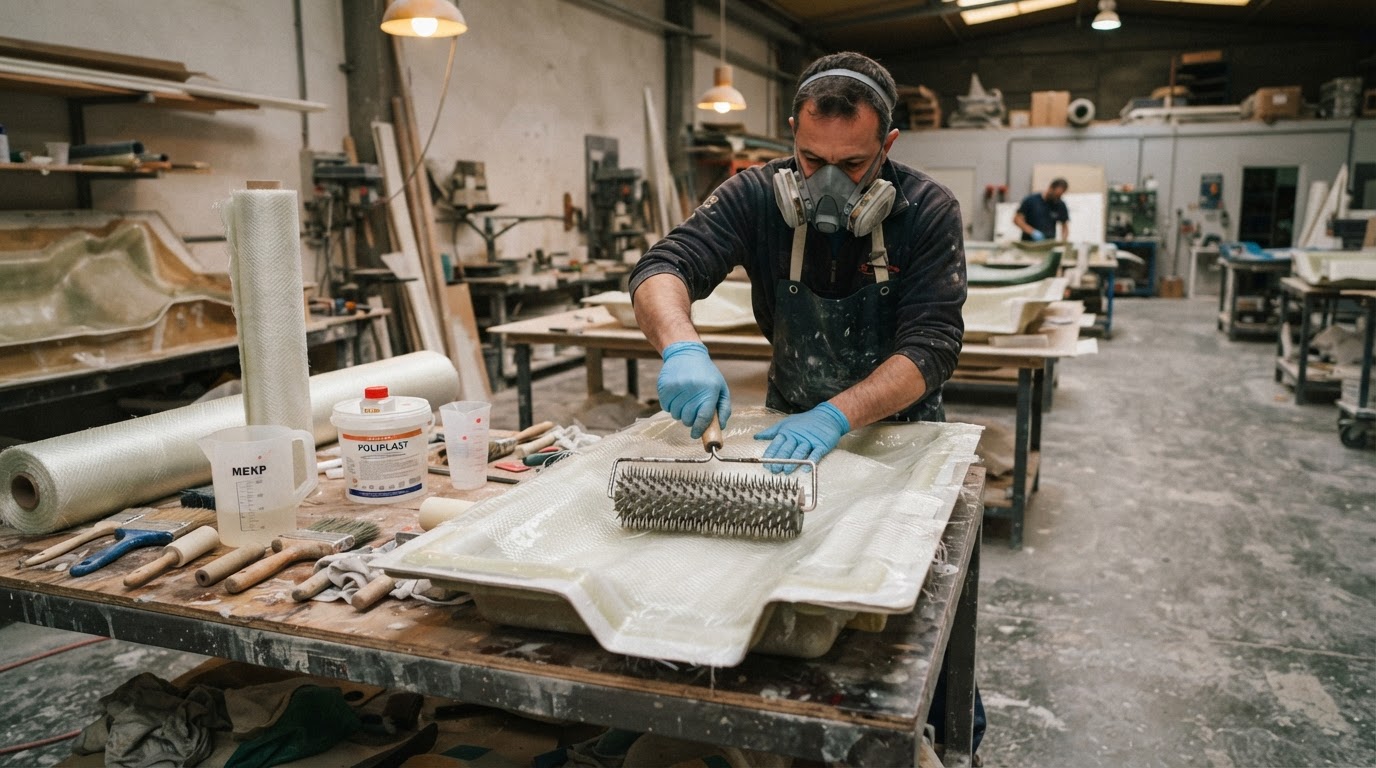

После каждого слоя — прикатка прикаточными валиками: именно она удаляет воздух и уплотняет ламинат. Воздух между гелькоутом и первым слоем под действием тепла и воды даёт вспучивание поверхности. Лучше всего выпускают пузырьки металлические валики с поперечным ребром, для углов — радиусные и с шипами, для плоскостей — валики из мохера с длинной рукояткой.

Шаг 5. Количество слоёв

Слои наносят до нужной толщины, каждый с тщательной пропиткой и уплотнением. Жёсткое правило: за один цикл — не более четырёх слоёв. Причина в экзотермике: реакция отверждения выделяет тепло, и утолщённый «пирог» разогревается настолько, что гелькоут трескается, изделие деформируется, ламинат подгорает. Если изделие толще, после четырёх слоёв ламинат выдерживают до выделения тепла, охлаждают и продолжают.

Типовые схемы: декоративные и малонагруженные изделия — 1–2 слоя стекломата 300–450 г/м²; корпуса лодок и катеров — 3–5 слоёв с чередованием плотностей.

Шаг 6. Отверждение и расформовка

Отверждение идёт при комнатной температуре: в цехе не ниже 18 °C, оптимально 18–25 °C при влажности 50–70 %. В холоде смола не встаёт, при высокой влажности страдает качество поверхности.

При правильно нанесённом разделителе изделие выходит легко: края отделяют пластиковыми клиньями и извлекают простым вытягиванием. Сложные формы снимают с подачей сжатого воздуха между матрицей и отливкой, корпуса лодок — напором проточной воды. Удары резиновым молотком по матрице — крайняя мера: помогает на утолщённых формах, но может растрескать матрицу.

Шаг 7. Механическая обработка

После расформовки изделие обрабатывают: обрезают облой, сверлят отверстия, шлифуют. Кромку удобнее обрезать, пока смола не набрала окончательную прочность, — острым кромкообрезным ножом под прямым углом к ламинату, подходят и ножницы. Полностью отверждённый стеклопластик режется с трудом: для него используют отрезной инструмент по композиту, дрели, водоструйную или лазерную резку. Перед шлифовкой и покраской удаляют следы разделителя.

Шаг 8. Постотверждение

Полное вызревание ламината при комнатной температуре занимает недели, поэтому постотверждение обязательно: минимум 24 часа выдержки. Для изделий, контактирующих с пищей, — 3–4 суток, при необходимости с прогревом паром при 80 °C. Ориентиры по ускоренным схемам: 3 часа при 80 °C, 8 часов при 60 °C, 12 часов при 50 °C или 16 часов при 40 °C.

Расчёт материалов на изделие

Масса стекла (кг) = площадь ламината (м²) × поверхностная плотность мата (кг/м²) × число слоёв.

Масса смолы (кг) = масса стекла × коэффициент. Для рубленого стекломата при ручном формовании норматив смола:стекло — от 2,3:1 до 1,8:1, то есть стекла в ламинате 30–35 % по массе; рабочий ориентир — коэффициент 2. Для тканого ровинга и стеклоткани соотношение примерно 1:1 (стекла около 50 %).

Запас — 10–15 % и к стекломату, и к смоле: перехлёсты, подрезы, подтёки, остатки в таре. Считать нужно в килограммах: литр полиэфирной смолы весит около 1,1 кг, объёмный пересчёт добавляет ошибку.

Нормы расхода смолы на 1 м² на слой: мат 450 г/м² — 0,9–1,0 кг; мат 600 г/м² — 1,2–1,4 кг; мат 300 г/м² — пропорционально.

Пример: крышка-панель 1,0 × 1,5 м, 3 слоя стекломата 450 г/м². Площадь 1,5 м², масса стекла 1,5 × 0,45 × 3 = 2,03 кг; с запасом 15 % — 2,33 кг. Смола: 2,03 × 2 = 4,06 кг, с запасом — около 4,7 кг. Катализатор: 4,7 × 2 % ≈ 94 г. Гелькоут: 1,5 × 0,6–0,7 = 0,9–1,05 кг, с запасом около 1,1 кг, катализатор на него ≈22 г. Контроль: содержание стекла 2,03 ÷ (2,03 + 4,06) = 33 % — ровно в норме 30–35 %. На корпус лодки 4,5 м² (3 × 1,5 м) в 4 слоя мата 450 г/м² понадобится 8,1 кг стекла и 16,2 кг смолы. Подробная методика — в статье «Как рассчитать расход смолы и стекломата на изделие».

Для смолы и гелькоута применяют отвердитель Akperox A-50 (МЭКП) — 1–2 % от массы смолы. Ускоритель Akcobalt и отвердитель нельзя смешивать напрямую ни при каких условиях: их вводят в смолу только по отдельности — это вопрос пожарной безопасности.

Типичные ошибки и как их избежать

1. Ламинирование по неотверждённому гелькоуту. Смола вытягивает стирол из жидкого слоя — поверхность идёт «крокодиловой кожей» и трескается. Ждите гелеобразования и проверяйте отлип пальцем.
2. Больше четырёх слоёв за цикл. Экзотермический разогрев растрескивает гелькоут, деформирует изделие, «обжигает» ламинат. Разбивайте ламинирование на циклы с выдержкой и охлаждением.
3. Мало катализатора. Недодозированный отвердитель даёт липкую, недополимеризованную поверхность. При 20–25 °C — 2 %, то есть 20 г на 1 кг смолы.
4. Влажный стекломат. Влага делает армирование непригодным: пропитка идёт неравномерно, адгезия теряется. Храните рулоны сухими.
5. Плохая прикатка. Неуплотнённые слои остаются с воздушными включениями: под гелькоутом они дают вспучивание, в толще — пониженную прочность и белые пятна сухого волокна.
6. Холодный цех и высокая влажность. При температуре ниже 18 °C смола и гелькоут отверждаются медленно или не полностью. Рабочий диапазон — 18–25 °C, влажность 50–70 %.
7. Отсутствие постотверждения. Изделие, отправленное в работу сразу после съёма, не набирает прочность. Минимум 24 часа, для контакта с пищей — 3–4 суток.
8. Грязная или сырая матрица. Остатки разделителя, пыль и влага переносятся на гелькоут и дают матовые пятна, поры и трудный съём.

FAQ: частые вопросы о ручном формовании

Можно ли формовать без матрицы? Нет, контактный метод требует формы — позитивной или негативной, в зависимости от того, какая сторона изделия должна быть гладкой. Для плоских панелей роль формы выполняет жёсткое основание с разделителем, для повторяемых изделий матрицу снимают с мастер-модели (болвана).

Какая смола подойдёт новичку? Полиэфирная смола для пропитки стекломата, отверждаемая при комнатной температуре, — например RADOPOL A181PNCTE или 3401 ТА. Она не требует нагрева, доступна в малых фасовках и прощает неидеальный темп работы. Эпоксидные и винилэфирные смолы дороже и требовательнее к пропорциям.

Сколько слоёв нужно для прочного изделия? Зависит от нагрузки: декоративным деталям хватит 1–2 слоёв стекломата 300–450 г/м², корпусам лодок и катеров — 3–5 слоёв. За один цикл — не более 4 слоёв.

Нужен ли гелькоут? Для внешней поверхности — да. Это обогащённый смолой декоративно-защитный слой толщиной 500–600 мкм, который даёт цвет, гладкость и защиту от воды, УФ и химии. Без гелькоута поверхность выйдет шероховатой, с открытым волокном.

Как понять, что ламинат отвердился? У гелькоута проверяют отлип: палец оставляет лёгкую липкость, но остаётся чистым — слой готов к ламинированию. У ламината признак отверждения — отсутствие липких следов, прохождение экзотермического пика (материал разогрелся и снова остыл до температуры цеха) и нормальный съём с формы. Полную прочность изделие набирает после постотверждения — не менее 24 часов.
