Почему искусственный камень трескается, коробится или даёт усадку

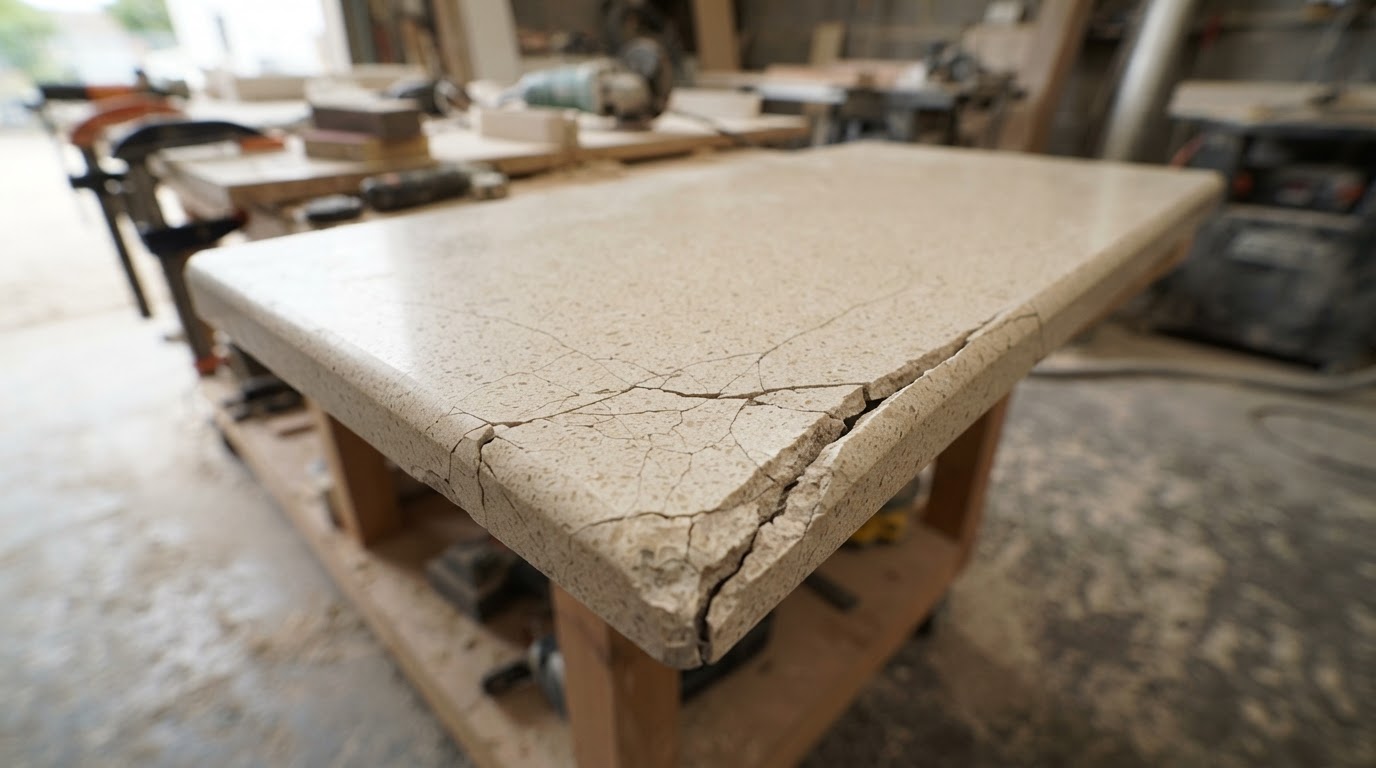

Столешница или мойка вышла из формы ровной, а через неделю по глянцу пошла паутина трещин, плоскость выгнуло, изделие «село» и не попадает в шаблон. Такой брак почти никогда не означает «плохая смола». Причин три группы: экзотерма и дозировка катализатора, состав смеси (фракции, наполнитель, тиксотропная добавка) и форма с режимом отверждения.

Ниже — как поставить диагноз по внешнему виду отливки, что делать с испорченным изделием и какой режим заливки убирает брак ещё до расформовки. Сырьё для литья — в разделе наполнители для смолы и гелькоута.

Как быстро поставить диагноз

Диагностика начинается с внешнего вида дефекта, а не со смолы. Локализация (у ребра, у закладной, по центру массивной отливки) и рисунок трещины — паутина или единичная линия — дают ответ за пару минут.

Трещины: причины и устранение

Шесть типовых ошибок — и почти все они в режиме, а не в марке сырья.

• Чрезмерно толстый последний слой. Масса греется изнутри, наружные слои остывают быстрее — на границе возникает напряжение, и камень трещит. Последний слой формируют умеренной толщины.
• Слишком быстрое отверждение. Перебор катализатора разгоняет экзотермическую реакцию: через 40 минут при 20 °C нагрев уже идёт, а при 2,5 % реакция выходит из-под контроля. Стандарт — 1–2 % от массы смолы.
• Разбавление смолы стиролом. Лишний стирол делает отверждённый полимер хрупким: изделие держит форму, но лопается от малейшей нагрузки.
• Неосторожная расформовка. Раннее извлечение или грубый съём с формы даёт единичные трещины у рёбер и углов — материал ещё не набрал прочность.
• Нагрузка при изгибе или ударе. Тонкая стенка и недостаточное армирование не держат пролёт: столешница прогибается под собственным весом и грузом.
• Тонкий слой ламината или тонкая стенка. Толщина определяет жёсткость детали; слишком тонкое изделие «играет» и трескается у крепежа.

Липкие и желтоватые участки рядом с трещинами указывают на недоотверждение — о нём ниже.

Коробление и усадка

Коробление — комбинация усадки смолы и температурного градиента по толщине отливки: масса греется в объёме, поверхность остывает быстрее, слои садятся по-разному, и плоскость выгибает. Усадка — свойство самой полиэфирной смолы, поэтому к литьевой смоле и предъявляют требование малой усадки.

Перегрев массивной отливки. Чем больше масса залита за один раз, тем выше экзотерма. Для столешниц длиннее 5 м заводская рецептура снижает катализатор до 0,7 % на массу смолы вместо 1 % — иначе масса разгоняется, и усадка идёт неравномерно. Толстое разовое ламинирование даёт тот же эффект: градиент, локальный перегрев, напряжения.

Тонкая стенка и жёсткая форма. Если жёсткость изделия ниже жёсткости формы, при расформовке деталь «уводит»: тонкостенная мойка без компенсации геометрии теряет плоскость.

Закладные. Детали, которые выделяют влагу или меняют размер при нагреве, выдавливают геометрию изнутри. Закладные обязаны быть абсолютно сухими и стойкими к температуре.

Впитывающие наполнители. Мел, микрокальцит и мраморная крошка имеют открытую пористость: смолу впитывают как губка, прочности не дают и добавляют усадку. Перерасход смолы и усадка растут одновременно.

Глинистые включения в песке. Глина работает так же, как пористый наполнитель: тянет смолу на себя и добавляет усадку. Песок берут только сухой, калиброванный, без глины.

Отсутствие крупной фракции. Плотная упаковка собирается из 2–3 фракций с разницей размеров на порядок: крупная (0,8–1,2 мм) даёт антиусадочность и экономию смолы, мелкая (0–0,02 мм) заполняет поры. Уменьшать долю крупной нельзя — вырастет расход смолы и усадка. Разбор рецептуры — в статье Рецептура полимербетона.

Расслоение смеси. Если крупное зерно ушло в глубину, а сверху осталась чистая смола, усадка идёт неравномерно: зоны без наполнителя садятся иначе. Лечится тиксотропной добавкой — аэросил 100 мл на 1 л смолы до песка — и корректировкой мелких фракций.

Неравномерное распределение наполнителя и отвердителя. Плохое перемешивание даёт локальные напряжения, пятна и усадку в одном месте: состав в объёме должен быть однородным.

Недоотверждение: невидимая причина половины брака

Изделие кажется целым, но не набирает прочность: трещины проявятся на монтаже, а липкие участки останутся навсегда. Причины: неправильная дозировка катализатора или ускорителя, неполное перемешивание, низкая температура цеха, влажность выше 70 %, истёкший срок годности катализатора, мокрый армирующий материал, в глубоких формах — скопление паров стирола.

Липкая поверхность — особый случай: направленный поток воздуха и сквозняк испаряют стирол, и верхний слой не отверждается; та же картина при большой влажности. Важно: липкость в массивной отливке снимает не парафин (он нужен гелькоутам и ремонтным составам), а достаточное количество ускорителя — октоата кобальта.

Меры обязательные: проверять активность катализатора на пробной порции, соблюдать дозировку, перемешивать до однородности, держать в цехе влажность 50–70 % и температуру 20–23 °C, не использовать отсыревший стекломатериал и выдержать изделие на постотверждении не менее 24 часов. Родственные дефекты поверхности — в справочнике Дефекты гелькоута: полный справочник.

Что делать прямо сейчас: пошаговое устранение

Первое действие — понять, обратим ли дефект. Граница проходит по прочности массива.

Изделие можно спасти, если:

• поверхность липкая или мягкая, но трещин по плоскости нет — выдержать на постотверждении не менее 24 часов при 20–23 °C, затем оценивать прочность;
• дефект локальный (скол, царапина, единичная трещина у ребра) — зачистить до здорового материала, обезжирить, заполнить ремонтной смесью на микрокальците с тиксотропной добавкой, отполировать после отверждения;
• смесь расслоилась локально — участок вырезается и заливается заново по той же рецептуре, но уже с аэросилом.

Брак необратим, если:

• паутина трещин по всей плоскости — напряжения сняты разрушением массива, ремонт даст новые трещины рядом;
• изделие «поплыло» геометрически и не садится в шаблон — усадка идёт по всему объёму, а не по поверхности;
• отливка перегрета до изменения цвета в глубине — прочность потеряна по сечению.

Порядок переделки: остановить участок, записать фактическую дозировку, температуру и влажность замеса, найти отклонение по чек-листу ниже, сделать пробный замес литра смеси с контрольной отливкой и только потом возвращаться к изделию.

Таблица: проблема → причина → решение

Профилактика: чек-лист перед заливкой

1. Режим цеха. 18–25 °C, для столешниц 20–23 °C; влажность 50–70 %; материалы выдержаны в помещении.
2. Дозировка. Катализатор 1–2 % от массы смолы (при 20–25 °C норма 2 % — это 20 г на 1 кг); для изделий длиннее 5 м — 0,7 %. Ускоритель и отвердитель никогда не смешивают напрямую.
3. Перемешивание. До полной однородности, смесителем с зонным перемешиванием; после ввода катализатора — без энергичного взбивания, чтобы не гнать воздух.
4. Состав смеси. Смолы 15–18 %, 2–3 фракции с разницей размеров на порядок, песок сухой калиброванный без глины; аэросил 100 мл на 1 л смолы — до песка, для тиксотропности не более 5 %.
5. Заливка. Вибрировать до прекращения выхода пузырей; для крупных отливок сначала залить половину объёма, провести вакуумирование, затем остаток.
6. Отверждение. Не расформовывать раньше времени: 2–3 часа при 20–23 °C, далее постотверждение не менее 24 часов.
7. Форма. Разделитель нанесён тонко и равномерно, с полной сушкой; на новой матрице первые 3–5 циклов — приработка.
8. Закладные. Абсолютно сухие, стойкие к температуре и растворителю.

FAQ

Почему трещины появились через неделю, а не сразу? Сразу после расформовки изделие держится за счёт формы и остаточной вязкости массы. Дальше идёт усадка и набор напряжений, поэтому паутина проявляется на 5–10-й день. Позднее проявление не значит, что виноваты условия эксплуатации: причина заложена в замесе и режиме отверждения, просто напряжения снимаются постепенно.

Можно ли спасти перегретую отливку? Локальный перегрев — да: участок зачищают и ремонтируют. Если изделие перегрето по всему сечению, с изменением цвета в глубине и паутиной трещин, спасать нечего: прочность потеряна по массе.

Почему усадку дало только одно изделие из партии? Усадка зависит от режима, а он различается от замеса к замесу: передозировка катализатора в одном ведре, неравномерное перемешивание, холодная смола или влажный песок в этой заливке. Разброс внутри партии — сигнал искать отклонение в конкретном замесе, а не в марке смолы.

Сколько добавлять катализатора для большой столешницы? Для изделия длиннее 5 м — 0,7 % от массы смолы, то есть 7 г на 1 кг: на 10 кг смолы это 70 г. Для обычных литых изделий норма 1–2 %, при 20–25 °C стандарт 2 % — 20 г на 1 кг, то есть 200 г на 10 кг смолы. Больше — не значит прочнее: перебор катализатора и есть основная причина трещин и усадки.

Влияет ли влажность цеха на брак? Да, и заметнее, чем кажется. При влажности выше 70 % поверхность не отверждается, появляются липкие участки и поры; в глубоких формах к этому добавляются пары стирола. Рабочий диапазон — 50–70 %.

Что делать с короблением после расформовки? Нагрев не выправит деталь — усадка уже произошла по объёму. Вариант один: залить изделие заново по скорректированному режиму — снизить катализатор, заливать в два приёма с вакуумированием, дать полное постотверждение. Заодно проверить закладные: влага из них выдавливает геометрию.

Где взять материалы и помощь технолога

Компания КМП (Москва) поставляет материалы для искусственного камня и стеклопластика: литьевые смолы, чистый калиброванный наполнитель по фракциям, гелькоуты, армирование, отвердители и добавки.

• Литьевые смолы — RADOPOL A380PMC и RADOPOL T282PMBE.
• Катализаторы, ускорители, тиксотропные и антиусадочные добавки — раздел отвердители, ускорители и добавки.
• Наполнители по фракциям, аэросил и гидроксид алюминия.

Доставка по Москве и всей России, фасовка от 1 кг до промышленных объёмов, на материалы есть документация. Подберём смолу, гелькоут, армирование и отвердитель под вашу технологию и способ нанесения. Звоните: +7 (987) 816-31-08 — технолог КМП поможет разобрать причину брака и рассчитать количество.

Статья подготовлена компанией КМП (Москва) — поставщиком материалов для производства стеклопластика и искусственного камня.
