Материалы для ремонта автомобиля стекловолокном: что купить и как применять

Разбитый бампер, треснувший обвес, отломанный порог — знакомый сценарий: повреждение зачищают, замазывают «универсальной» шпаклёвкой, а через месяц трещина возвращается на том же месте. Причина не в аккуратности мастера, а в материале: шпаклёвка не несёт нагрузку, и подвижная кромка снова расходится. Работает другой подход — восстановить армирующую структуру стеклопластиком. Минимальный набор для этого: полиэфирная смола, отвердитель, стекломат нужной плотности, разделитель и шлифматериалы. Дальше решают три параметра: пропорция катализатора 1–2 % от массы смолы, перекрытие слоёв не менее 100 мм и не более 4 слоёв за один заход. Ниже — что покупать под конкретную задачу, в какой последовательности наносить слои и какие ошибки чаще всего портят ремонт. Базовый материал подбирают в категории полиэфирные смолы для автомобиля: именно от марки зависит жизнеспособность смеси и то, как смола пропитывает стекломат.

Что ремонтируют стеклопластиком в автомобиле

Стеклопластик в авто — это крупногабаритные и ремонтные детали: бамперы, обвесы, пороги, арки, кузовные панели, детали тюнинга (капот, крылья), корпуса зеркал, обтекатели мотоциклов. Такие элементы не ржавеют, ремонтируются прямо на месте и легко формуются под сложную геометрию, которую не повторить листовым металлом.

Ремонт стеклопластиком применяют там, где деталь нельзя просто зашпатлевать: пробоины и разрывы, отломанные крепления, трещины с подвижностью краёв. Общее правило простое: если повреждение находится на несущем или подвижном участке, нужна армирующая заплата из смолы и стекломата, а не косметическая смесь.

Полиэфирная или эпоксидная смола: что выбрать

Полиэфирная смола (RADOPOL, 3401 ТА) — основной материал кузовного стеклопластика: технологичная в работе, быстро отверждается при комнатной температуре, хорошо совместима со стекломатом и ремонтопригодна. Важный рабочий пример — предускоренная тиксотропная смола с пониженной эмиссией стирола: она отлично пропитывает стекломат и ткань и быстро снимается с матрицы (то же свойство не даёт заплате «прилипнуть» к подложке).

Эпоксидная смола даёт более высокую адгезию к металлам, меньшую усадку и влагопроницаемость, но требует аккуратности с пропорциями (обычно 2:1 или 60:40 по массе или объёму — смотрите паспорт партии). Её берут для склейки разнородных материалов, карбона и ответственных соединений, где нужна максимальная прочность.

Ключевое правило совместимости: на эпоксидную основу полиэфир наносить нельзя — он не сцепится и отслоится. Наоборот можно: эпоксид адгезирует к отверждённому полиэфиру. Это одна из самых частых ошибок при ремонте. Подробный разбор отличий — в статье чем отличается полиэфирная смола от эпоксидной, а материалы для карбоновых деталей собраны в категории эпоксидные смолы для карбона.

Базовый набор материалов

• Смола — связующее. Для кузовных работ берут предускоренную полиэфирную смолу, например смола RADOPOL A181PNCTE: тиксотропная, не стекает с вертикальных участков, с пониженной эмиссией стирола.
• Отвердитель — катализатор MEKP. Ходовой вариант — отвердитель Akperox A50, дозировка 1–2 % от массы смолы.
• Армирование — стекломат и стеклоткань под тип нагрузки.
• Разделитель — восковый или полупостоянный, чтобы заплата не приклеилась к подложке, опалубке или матрице.
• Шпатлёвка по стеклопластику — для выведения формы и мелких впадин перед грунтом.
• Шлифматериалы — абразив от зерна 400 к 1200, для финиша — полировальные пасты.
• СИЗ — перчатки, очки, респиратор и приточно-вытяжная вентиляция: смолы относятся к 3 классу опасности, а стирол в их составе (33–42 %, ПДК 30 мг/м³, температура вспышки 30–31 °C) требует искробезопасности и хранения вдали от источников огня.

Армирующие материалы: стекломат, стеклоткань, комбомат

Стекломат эмульсионный (Jushi 225/300/450/600/900 г/м²) — базовое армирование: легко выходит воздух, материал драпируется по сложной форме, потребляет мало смолы и совместим с ненасыщенными полиэфирными смолами. Пример ходовой позиции — стекломат Jushi EMS450.

Стекломат порошковый даёт прозрачные гладкие ламинаты и быстрее пропитывается — его берут там, где важна ровная поверхность и стабильность детали.

Стеклоткань и ровинговая ткань 200–1800 г/м² работают на прочность и жёсткость на изгиб: ими усиливают нагруженные зоны — крепления, петли, кромки.

Комбомат ELTM 850/450 (32,4 % нитей 0° + 32,4 % нитей 90° + 34,4 % чопса + 0,8 % прошива) заменяет несколько слоёв одним, экономя время на укладку.

Мультиаксиальная ткань и однонаправленная лента нужны, когда прочность требуется строго в направлении нагрузки, например в кронштейнах.

Укладывать слои нужно «в ступень»: каждый следующий шире или уже предыдущего, чтобы не возникало резкой границы, а перехлёст по краям заплаты — не менее 100 мм.

Таблица: задача — материал — параметры

Ремонт пошагово: от подготовки до покраски

1. Мойка и обезжиривание. Механически удалите грязь, рыхлую краску и отслоения, протрите органическим растворителем.
2. Определите границы повреждения. Простучите зону, осмотрите при боковом свете, проверьте на изгиб — так находятся скрытые отслоения.
3. Разделайте кромки. Снимите фаску, расширьте трещину, просверлите тонким сверлом кончики трещины, чтобы она не пошла дальше, и удалите разбитые участки до прочного материала.
4. Подготовьте поверхность. Прошлифуйте зону для шероховатости (адгезия), обеспыльте, обезжирьте и дайте растворителю полностью высохнуть.
5. Зафиксируйте геометрию. Поставьте подложку или опалубку, проклейте границы скотчем; на подложку, к которой нельзя приклеиться, нанесите разделитель.
6. Раскроите стекломатериал. С перекрытием не менее 100 мм, слои — «в ступень».
7. Приготовьте смолу. Введите 1–2 % катализатора и перемешайте без захвата воздуха, небольшими порциями.
8. Пропитайте первый слой. Уложите, пропитайте и прикатайте валиком до полной пропитки — без белых сухих участков.
9. Нанесите остальные слои. Не более 4 за заход; каждый слой пропитать и прикатать. Мелкие детали — в один заход, крупные — с выдержкой на сброс тепла.
10. Выдержите около 1 суток. Контроль отверждения: твёрдость ламината по Барколу не меньше 20 единиц, поверхность не липнет.
11. Отшлифуйте заподлицо с кузовом и оцените форму; для мелких впадин допустим тонкий слой стеклопластиковой шпатлёвки.
12. Нанесите финишное покрытие — гелькоут или грунт под краску. На открытой поверхности в гелькоут вводят 2 % парафинового раствора, на последний слой — до 4 %.
13. Проведите постотверждение. Выдержка не менее 24 ч (не больше 7 суток) при 18–23 °C; нагрев и охлаждение — плавно, около 10 °C в час.
14. Отшлифуйте и отполируйте от зерна 400 к 1200, затем пастой.

Рабочие условия на всех этапах: 18–25 °C и влажность 50–70 %, не ниже 15 °C. Материалы, деталь и инструмент держите одной температуры — выдержка около 24 ч в одном помещении (пол обычно холоднее на 3–5 °C, поэтому ёмкости не ставьте на пол). На вертикальных участках смола течёт — добавляйте аэросил до 15 % для тиксотропности.

Как заклеить трещину в бампере

1. Снимите и вымойте деталь (либо изолируйте зону на кузове) и обезжирьте её.
2. Скрепите трещину: просверлите по 1–2 отверстия на её концах, чтобы остановить распространение, и стяните края струбцинами, проволокой или саморезами со стороны, недоступной для косметики.

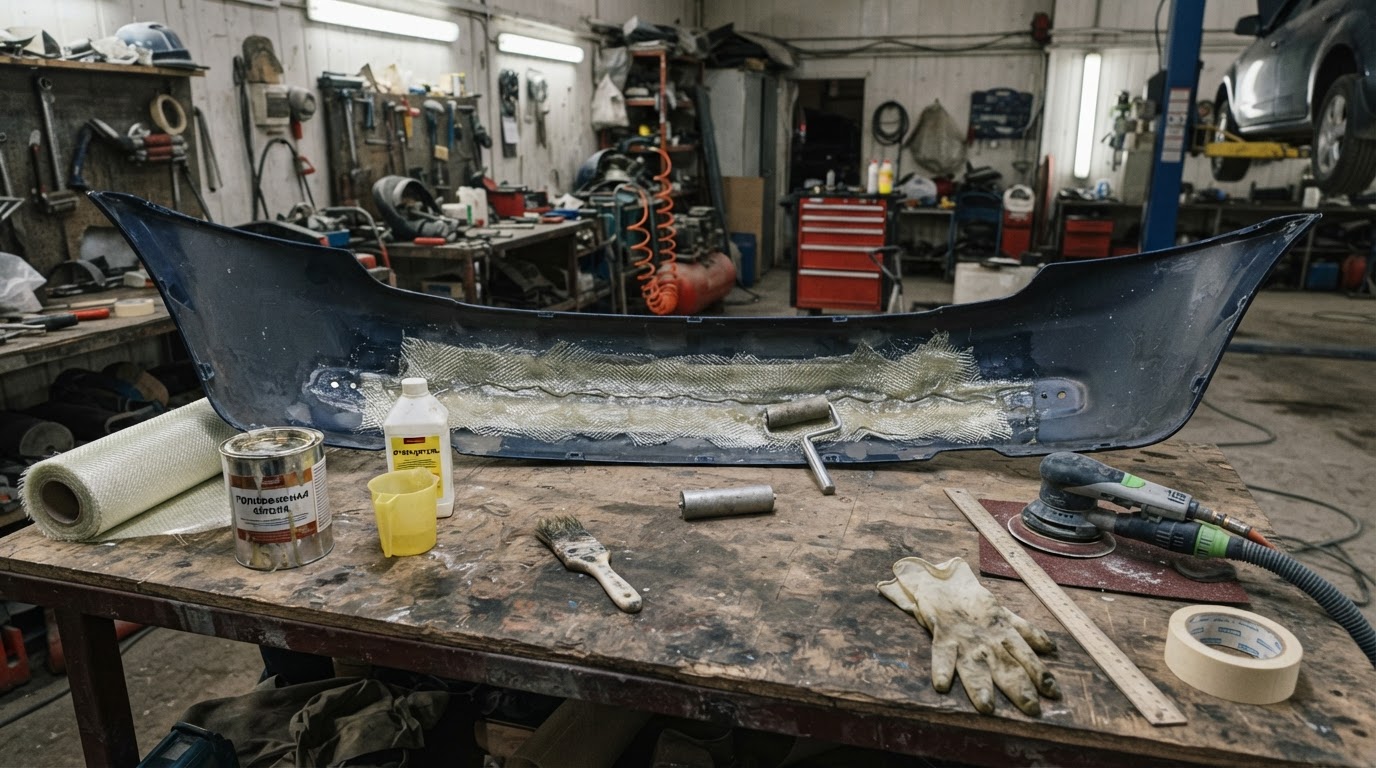

3. С внутренней стороны нанесите 2–4 слоя стекломата 300–450 г/м² с перекрытием 100 мм; в подвижных зонах добавьте стеклоткань.
4. Выдержите около суток, снимите фиксацию, отшлифуйте. При необходимости нанесите ремонтный гелькоут с 2 % парафинового раствора в стироле, затем грунт и краску.

Если бампер отломан вместе с креплением, «ухо» восстанавливают формовкой на болване или вклейкой закладной детали — сверлить рядом с креплением нельзя, узел потеряет прочность.

Изготовление детали с нуля (обвес, панель)

1. Болван (мастер-модель). Делается из дерева, пенополиуретана, гипса или готовой детали. Требования: устойчивость к стиролу, постоянство размеров, термостойкость.
2. Подготовка поверхности болвана. Вышкурить от зерна 400 до 1200, отполировать, нанести 3–5 слоёв разделителя с выдержкой 15–20 мин между слоями и финальной выдержкой 30 минут. Впадина на болване даст бугор на матрице.
3. Матрица. Матричный гелькоут, затем несколько слоёв ламината и усиление. Готовая матрица должна быть жёсткой, без сколов и вздутий.
4. Изделие. Разделитель → цветной гелькоут → послойный ламинат → выдержка → съём, обрезка облоя, шлифовка.

Типичные ошибки

1. Шпаклёвка вместо стеклопластика на несущей или подвижной зоне — трещина возвращается.
2. Не разделали трещину и не остановили её кончики — повреждение растёт дальше.
3. Нет перехлёста 100 мм — кромка заплаты отслаивается.
4. Сухой стекломат, не хватило смолы — слабое место прямо в центре ремонта.
5. Плохая прикатка — воздух между слоями и расслоение детали.
6. Перебор катализатора свыше 2,5 % — перегрев, усадка и деформация; недостаток — поверхность липнет.
7. Работа на холоде или без выдержки материалов 24 ч — плохая адгезия.
8. Полиэфир поверх эпоксида — не сцепится; забыли парафин в стироле при открытом отверждении — липкая поверхность; нет постотверждения — прочность ниже и усадка «задним числом».

Что нужно для старта: комплект материалов

Для типового кузовного ремонта хватает: полиэфирная смола (1–3 кг под размер заплаты), отвердитель Akperox A50, стекломат 300 и 450 г/м², отрезок стеклоткани для подвижных зон, восковой разделитель, стеклопластиковая шпатлёвка, абразив от 400 до 1200, прикаточный валик, кисти, ёмкости, весы для дозировки и СИЗ. Смолы и гелькоуты храните при температуре не выше 25 °C в тёмном месте в непрозрачной таре — на свету возможно преждевременное отверждение (RADOPOL — 6 месяцев в металле и 4 в пластике, гелькоуты — 3–6 месяцев). Стекломат держите сухим, при влажности ниже 75 % и в упаковке: влажный материал непригоден.

FAQ

Чем полиэфирная смола для авто отличается от универсальной? Предускоренная тиксотропная смола вроде RADOPOL A181PNCTE не стекает с вертикальных участков, отлично пропитывает стекломат, быстро снимается с матрицы и имеет пониженную эмиссию стирола — с ней удобнее работать в закрытом помещении.

Почему нельзя наносить полиэфир на эпоксидную основу? Полиэфир к отверждённому эпоксиду не сцепляется и отслаивается. Обратный порядок допустим: эпоксид хорошо адгезирует к полиэфиру, поэтому при ремонте эпоксидных деталей выбирайте эпоксидное связующее.

Сколько катализатора добавлять и как быстро схватывается смола? Стандарт — 2 % от массы смолы (20 г на 1 кг при 20–25 °C), рабочий диапазон 1–2 %, максимум 2,5 %. Время гелеобразования при 20 °C с 2 % MEKP — 7–25 минут, поэтому порцию разводят под объём, который успеваете выработать.

Сколько слоёв можно уложить за один заход? Не более 4 слоёв. Дальше нужна выдержка на сброс тепла: иначе экзотермический перегрев даёт усадку и деформацию детали.

Как понять, что ламинат отвердился? Через сутки твёрдость ламината по Барколу должна быть не меньше 20 единиц, а поверхность — не липнуть. Финально деталь набирает прочность при постотверждении 24 ч и более при 18–23 °C.

Подберём смолу, гелькоут, армирование и отвердитель под вашу технологию и способ нанесения. Компания КМП (Москва) — официальный дилер «Радуга Синтез» (RADOPOL), доставка по Москве и всей России. Телефон: +7 (987) 816-31-08.
