Смола и гелькоут для ремонта лодок, катеров и стеклопластиковых изделий

Пробоина от удара о подводное препятствие, отломанный транец, «паутина» трещин у уключин, отслоение ламината, осмос пузырями под покрытием, протёртая до стекла скула — стеклопластиковый корпус ремонтопригоден почти всегда. Стеклопластик ремонтируют теми же материалами, из которых он сделан: полиэфирной смолой, стекломатом и гелькоутом, поэтому заплатка становится частью конструкции, а не накладкой. Порядок работ такой: определить границы повреждения, разделать кромки, выклеить ламинат с перекрытием, дать отверждение и только затем восстановить покрытие. Материалы для покрытия собраны в категории гелькоуты для катеров и лодок.

Что можно отремонтировать, а что нет

Корпус — многослойный ламинат из стекловолокна и затвердевшей смолы, поверх которого лежит гелькоут. Отсюда и возможности, и ограничения.

Ремонтируется:

• Пробоина, сквозное повреждение — послойной выклейкой с перекрытием зоны; на больших площадях — с подкладкой или со снятием «ложного» участка ламината.
• Сколы и царапины гелькоута — ремонтным гелькоутом. Через повреждённое покрытие влага уходит в ламинат, отсюда водные разводы и отслоение слоёв.
• Трещины — по рисунку определяют источник: звездообразные говорят о проблеме в ламинате (удар, избыток реактивной смолы, низкий процент стекла), концентрические — о гелькоуте (толщина, наполнитель), параллельные — об изгибе изделия при расформовке. Если причина в ламинате, сначала усиливают зону армированием, иначе трещина вернётся.
• Отрыв креплений, трещины вокруг транца, моторного щита, уключин — зону усиливают ламинатом изнутри, отверстия сверлят заново, а не «варят» крепёж в смолу.
• Износ гелькоута — потускнение, «мел», шершавость: восстанавливают шлифовкой и полировкой.

Отдельный случай — расслоение стеклопластика: между слоями копится воздух и влага, деталь теряет жёсткость. Признаки — глухой звук при простукивании, «хлюпанье», вздутие. Ремонт — разделка до прочных слоёв и послойная выклейка.

Когда ремонт нецелесообразен: гнилая сердцевина сэндвича на большой площади и разрыв ламината по килю — несущий элемент заново не набирают.

Какие материалы нужны: полный набор

1. Смола — связующее для выклейки ламината: полиэфирная общего назначения, изофталевая или винилэфирная — по зоне.
2. Гелькоут — декоративно-защитное покрытие поверх ламината; для ремонта берут ремонтный гелькоут, колеруемый в цвет корпуса.
3. Армирование — стекломаты 225/300/450/600/900 г/м², стеклоткань и комбомат для усиленных зон.
4. Отвердитель и ускоритель — пероксид MEKP (Akperox A50, Butanox M50) и октоат кобальта (Akcobalt 1.2). Напрямую друг с другом их не смешивают — это взрыв.
5. Разделитель — восковой (Blue Wax 333, ВС-М) или полупостоянный (Loctite/Frekote, Acmoscoat), если делается матрица или зона под формовку.
6. Парафин в стироле — снимает липкость у поверхности, отверждаемой на воздухе вне матрицы. Без него ремонтный гелькоут остаётся липким.
7. Растворитель — обезжиривание и очистка инструмента.
8. Шлифматериалы и полировальные составы — зерно от 400 до 1200 плюс пасты BF-050/BF-100.
9. Валики, кисти, мерные ёмкости — прикаточные валики для выгона воздуха и кисти для гелькоута.

Отдельно — тиксотропная добавка: на вертикальных поверхностях смола течёт, в неё вводят аэросил до 15 %.

Смола: какую выбрать

• Полиэфирная общего назначения — базовый вариант для ремонта. Смола полиэфирная для пропитки стекломата Radopol A401PNDTE предназначена для ручного формования и ламинирования: хорошо пропитывает стекломат и ткань, ускоритель уже введён, что упрощает приготовление порций. Под пропитку стекломата подходит также 3401 ТА.
• С малой усадкой — под крупные изделия. Крупные корпуса и детали (кокпит, палуба, секции) собирают на смоле с пониженной усадкой: у A401PNDTE по паспорту усадка 2,0 % против 9,0 % у типовой смолы общего назначения (A101PNCTE) — разница в 4,5 раза. Меньше усадка — меньше коробления и внутренних напряжений, размеры детали предсказуемы, заплатку не «ведёт». Производитель рекомендует её для изделий со сложной геометрией и вертикальными поверхностями. Рядом по назначению — 3401 ТА.
• Изофталевая — химстойкий лайнерный слой, намотка (I400MC). Водо- и УФ-стойкость даёт изофталевая смола с неопентилгликолем (IN600MC) — вариант для корпуса, который постоянно в воде.
• Винилэфирная (VE600, VE-680) — максимальная стойкость к воде, хлору и кислотам. Её применяют для защиты от осмоса и в ответственных зонах.
• Эпоксидная — прочнее и влагонепроницаемее при склейке, но сложнее в применении и совместима не во всех сочетаниях: на полиэфирный ламинат её класть можно, полиэфир на эпоксид — нельзя.

Стекломатериалы и подготовка кромок

Армирование определяет прочность заплатки. Для ремонта удобны эмульсионные стекломаты: они драпируются по кривизне и легко отдают воздух при прикатке, расход смолы ниже. стекломаты Jushi EMS600 — 600 г/м², ширина 1250 мм: подходят для набора толщины на пробоинах и усиления транца. Порошковые маты дают более прозрачный и гладкий ламинат и быстрее пропитываются.

Для усиленных зон (транец, киль, скула) берут стеклоткань или ровинговую ткань 200–1800 г/м². Комбомат ELTM 850/450 (32,4 % волокна 0°, 32,4 % под 90°, 34,4 % чопса, 0,8 % прошива) заменяет три слоя одним. В «сэндвиче» корпуса используют пенопласт или конструкционный материал, а для отсеков и блоков плавучести — закрытоячеистый пенополиуретан «Эластопор Н1701/22»; для транца и переборок в набор входит фанера.

Подготовка кромок — половина успеха ремонта:

• трещины разделывают V-образно;
• кромки снимают фаской со шлифовкой до шероховатости для адгезии;
• повреждённый ламинат удаляют до прочных слоёв, «ложный» участок снимают полностью;
• стекломатериал кроят с перекрытием не менее 100 мм на здоровую зону, слои уменьшают к краям «в ступень».

Таблица: задача — материал — параметры

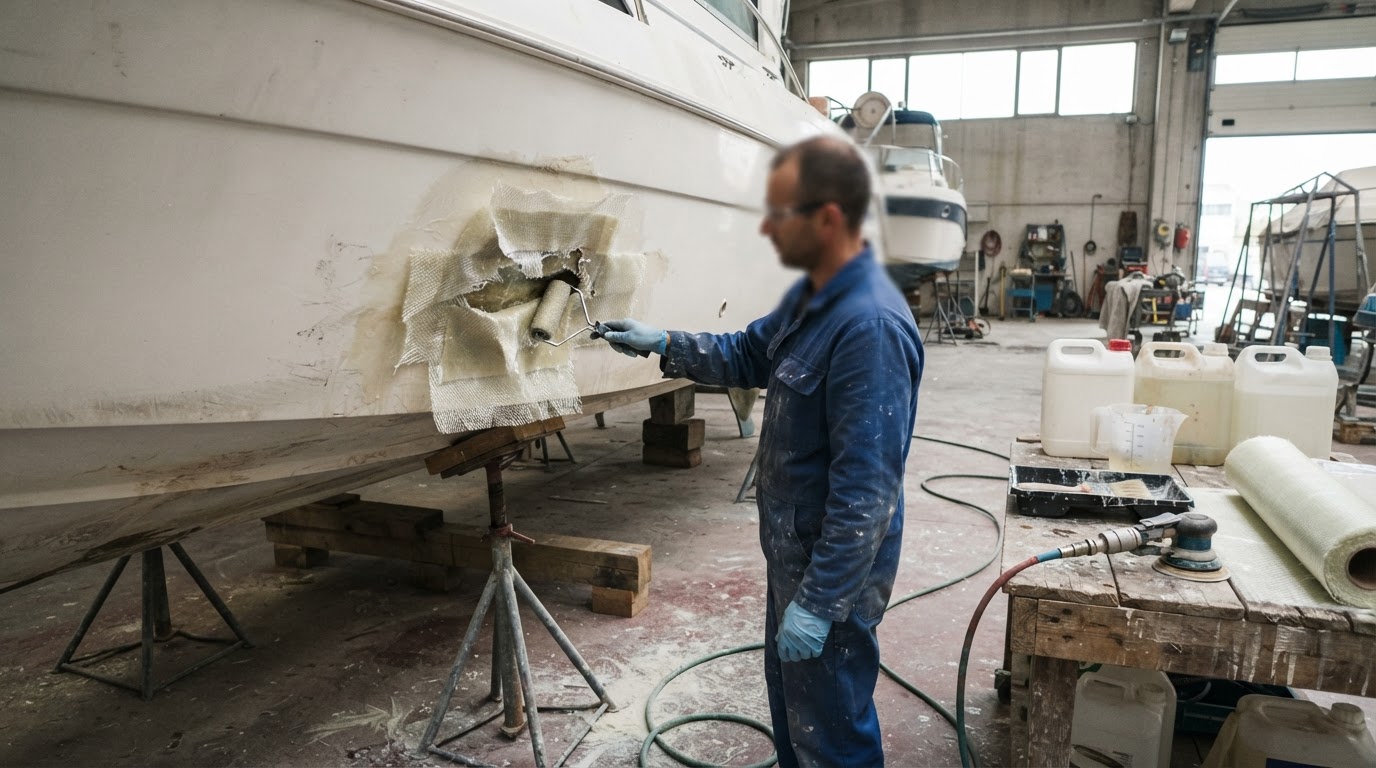

Ремонт пошагово

1. Мойка и обезжиривание зоны; удалить старую краску и гелькоут до прочного основания.
2. Просушить участок (осмотические зоны — особенно тщательно), определить границы повреждения простукиванием и при боковом свете.
3. Разделать кромки: трещины — V-образно, по периметру — снять фаску, повреждённый ламинат удалить до прочных слоёв.
4. Обезжирить ещё раз и дать высохнуть.
5. Раскроить стекломатериал с перекрытием не менее 100 мм, слои — «в ступень».
6. Приготовить порцию смолы с 1–2 % катализатора — объём, который выработаете за время гелеобразования.
7. Пропитать первый слой, уложить и прикатать валиком: выгнать воздух, не оставить сухих участков.
8. Набрать остальные слои, проверяя иглой отсутствие воздушных карманов; не более 4 слоёв за заход, дальше выдержка на сброс тепла.
9. Дать отверждение около 1 суток (контроль — твёрдость по Барколу не меньше 20 единиц), затем шлифовка заподлицо.
10. Нанести ремонтный гелькоут слоями по 500–600 мкм, последний слой — с парафином в стироле 2 %.
11. Выдержать и отшлифовать от 400 к 1200 зерну, затем отполировать.
12. Сквозные отверстия закрывать с подложкой, стойкой к полиэфирной смоле, и выклейкой с двух сторон.
13. Усиленные зоны (транец, киль, скула) дополнить стеклотканью или комбоматом.
14. Постотверждение: выдержка не менее 24 ч (не более 7 суток) при 18–23 °C, при необходимости — ступенчатый нагрев примерно 10 °C в час, так же на охлаждение.

Ремонт гелькоута и восстановление цвета

Ремонтный гелькоут наносят в 2 слоя, в последний вводят парафин в стироле 2 % (до 4 %) — иначе поверхность на воздухе останется липкой. Время гелеобразования у ремонтного состава около 12 мин при 20 °C, поэтому порцию готовят под текущий участок. Под это удобен комплект ремонтный гелькоут К1: 1 кг гелькоута, парафин в стироле 50 г и катализатор 20 г. Между слоями держат отверждение «до отлипа» (максимум 3–6 часов), ламинировать по гелькоуту можно в течение примерно 5 часов после отлипа.

Рабочая толщина покрытия — 500–600 мкм (мокрая плёнка 0,5–0,8 мм), расход 450–600 г/м². Тоньше 400–500 мкм стекломат начинает пропечатываться и появляется «крокодиловая кожа». Цвет подбирают по всему корпусу, а не по выгоревшему участку: белые версии для катеров — RAL 9016, для бассейнов — RAL 9003. Под белый катер подходит гелькоут белый RADOPOL GIN618 RAL 9016. Финиш — шлифовка от 400 к 1200 зерну и полировка пастой BF-050/BF-100 с полировальным кругом до возврата глянца.

Осмос и обводнение: отдельный случай

Осмос — водные пузыри и «кратеры» под гелькоутом из-за диффузии воды в ламинат. Закрашивать их нельзя. Технология такая: вскрыть пузыри, снять гелькоут вокруг до здорового слоя, просушить зону (влага должна выйти — важны время и температура), затем выклеить ламинатом и нанести новый гелькоут. Для защиты от повторного обводнения в ответственных зонах применяют винилэфирную смолу (VE600, VE-680) или изофталевую с неопентилгликолем. Если пузырей много по всей подводной части, обрабатывают всю зону целиком.

Типичные ошибки при ремонте

1. Ремонт «поверх» без разделки кромок — заплатка отходит.
2. Нет перекрытия ≥100 мм — кромка отслаивается.
3. Сухой стекломат из-за недостатка смолы — слабое место.
4. Плохая прикатка: воздух между слоями — расслоение.
5. Перебор катализатора — перегрев, усадка, трещины; недостаток — липкая поверхность.
6. Забыли парафин в стироле в ремонтном гелькоуте — покрытие липнет.
7. Работа на холоде (ниже 15 °C) без выдержки материалов 24 ч — плохая адгезия и липкость.
8. Полиэфир поверх эпоксида — несовместимость слоёв.
9. Осмос «закрасили» без вскрытия и просушки — пузыри вернутся.
10. Не сделали постотверждение — низкая прочность и возврат дефектов.

Дополнительно о качестве отверждения: при остаточном стироле ≤2 % характеристики ламината не ниже 95 % паспортных, при 3,5 % — только 60 %. Поэтому для ответственных изделий выдержка и постотверждение обязательны.

Что заказать одним комплектом

Для типового ремонта берут комплект: смола Radopol A401PNDTE, стекломат 300/450 г/м², отвердитель Akperox A50, при необходимости ускоритель Akcobalt, ремонтный гелькоут с парафином в стироле и катализатором, плюс валики, кисти и шлифматериалы. Хранить материалы — не выше 25 °C в тёмном месте и непрозрачной таре: смолы RADOPOL 6 мес в металле и 4 мес в пластике, гелькоуты 3–6 мес; стекломат держат сухим при влажности менее 75 %. Смолы — 3 класс опасности (стирол 33–42 %, ПДК 30 мг/м³, вспышка 30–31 °C): нужны вентиляция, СИЗ и искробезопасный инструмент.

FAQ

Сколько слоёв стекломата класть на пробоину и как их расположить? Слои кроят с перекрытием не менее 100 мм на здоровую зону и уменьшают к краям «в ступень». За один заход — не более 4 слоёв, дальше выдержка на сброс тепла, иначе перегрев и трещины.

Какой катализатор и в какой дозировке нужен для ремонта? Пероксид MEKP (Akperox A50, Butanox M50) — 1–2 % от массы смолы, стандарт 2 % (20 г на 1 кг) при 20–25 °C, максимум 2,5 %. Для крупных изделий свыше 5 м дозу снижают до 0,7 %. Ускоритель и отвердитель напрямую не смешивают.

Почему после ремонта гелькоут остаётся липким? Потому что поверхность отверждалась на воздухе без матрицы и без парафина в стироле. Добавка вводится в количестве 2 % от массы гелькоута, на последний слой — до 4 %.

Можно ли ремонтировать осмос, просто зачистив и закрасив пузыри? Нет. Пузыри вскрывают, гелькоут вокруг снимают до здорового слоя, зону просушивают и только затем выклеивают ламинат и наносят новое покрытие. Без просушки обводнение вернётся.

Какая температура и влажность нужны для ремонта корпуса? 18–25 °C и влажность 50–70 %, не ниже 15 °C. Изделие, материалы и помещение выдерживают при одной температуре около 24 часов, после выклейки — отверждение примерно 1 сутки с контролем твёрдости по Барколу не ниже 20 единиц.

Подберём смолу, гелькоут, армирование и отвердитель под вашу технологию и способ нанесения. Компания КМП (Москва) — официальный дилер «Радуга Синтез» (RADOPOL), доставка по Москве и всей России. Телефон: +7 (987) 816-31-08.
